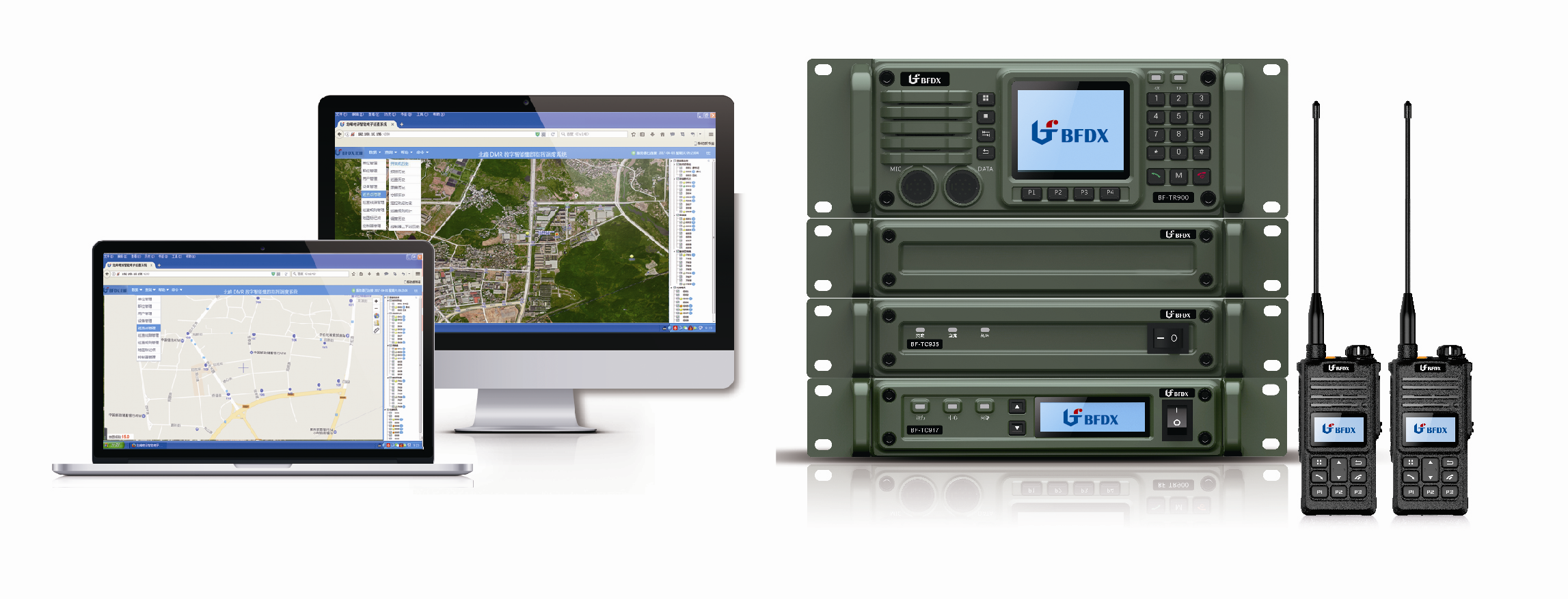

一、系統簡介
BF-9000 BMC任務關鍵型應急通信系統，凝聚北峰通信近30年專網通信與應急通信研發的經驗，并結合用戶實際需求和應用場景所打造。
整體設計思路是采用骨干網、前指網、分隊?wèi)?zhàn)斗網三層組網結構，融合超短波通信、北斗衛星通信、衛星通信等多種通信方式的各自優勢，完美運用現代數字通信技術，全面結合應急通信保障場景及貼近實戰要求，為用戶提供便捷高效、穩定可靠的無線應急通信保障。
系統管理平臺采用雙模制式及高靈敏感應式衛星定位技術，內置GIS地理定位、人員定位、巡查信息管理等豐富功能，便于指揮中心和各級執勤人員間調度指令下發、調用、查詢、統計和報表生成等任務。系統可兼容不同頻段、各類語音通信及數據接入互聯互通，維護方便且設備成本低，適用于各行業數字化管理需求。
二、系統優勢
組網靈活，建聯迅速
BF-9000系統實現一機兩用，既可以單獨工作又可以組網工作。指揮網上下級關系清晰，保障本級中繼的同時可與上級建聯，并可以聯通上級與本級指揮網實現越級指揮。
軍用標準，堅固耐用
BF-9000系統的基站全部采用全鑄鋁機身，嚴格依照軍用標準設計，其基站的散熱迅速且抗高低溫性能出色，適合于各種外部環境極端惡劣的條件下長時間使用。
保密性強，穩定可靠
BF-9000系統采用專動態、靜態語音加密技術，從根本上解決信息安全問題。電路設計則采用大規模數字電路，提高穩定通信保障。
便于攜行，操作簡單
根據不同環境下應急通信需求，設備采用便攜式設計、結構輕便、操作簡便，良好的減震性能夠減少車輛行進中沖擊對設備的危害，適合車載和背負使用。能夠滿足現場人員單獨作戰通信操作，保證應急條件下及時、準確、安全地完成設備的開設、撤收、轉移工作。

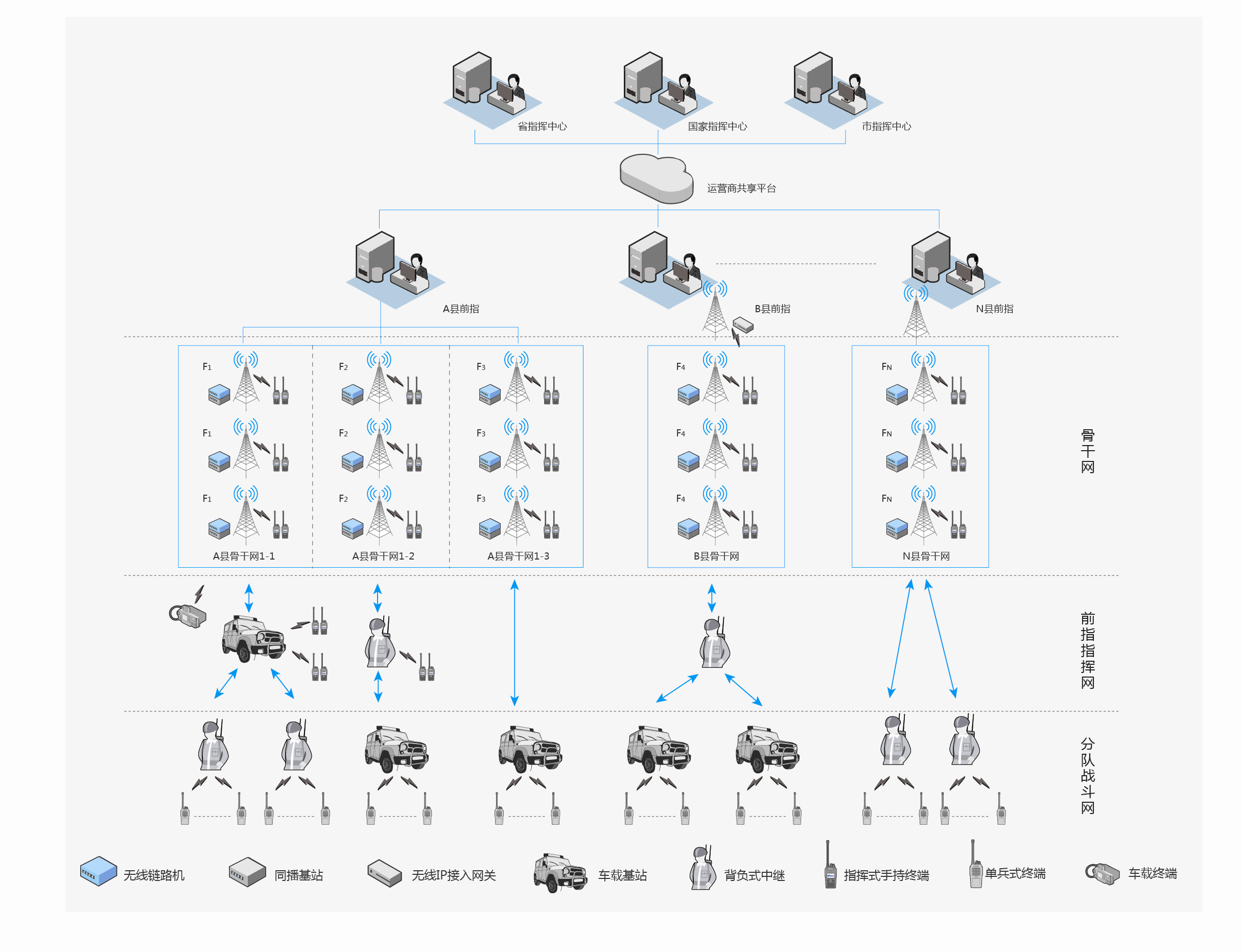

三、組網方式

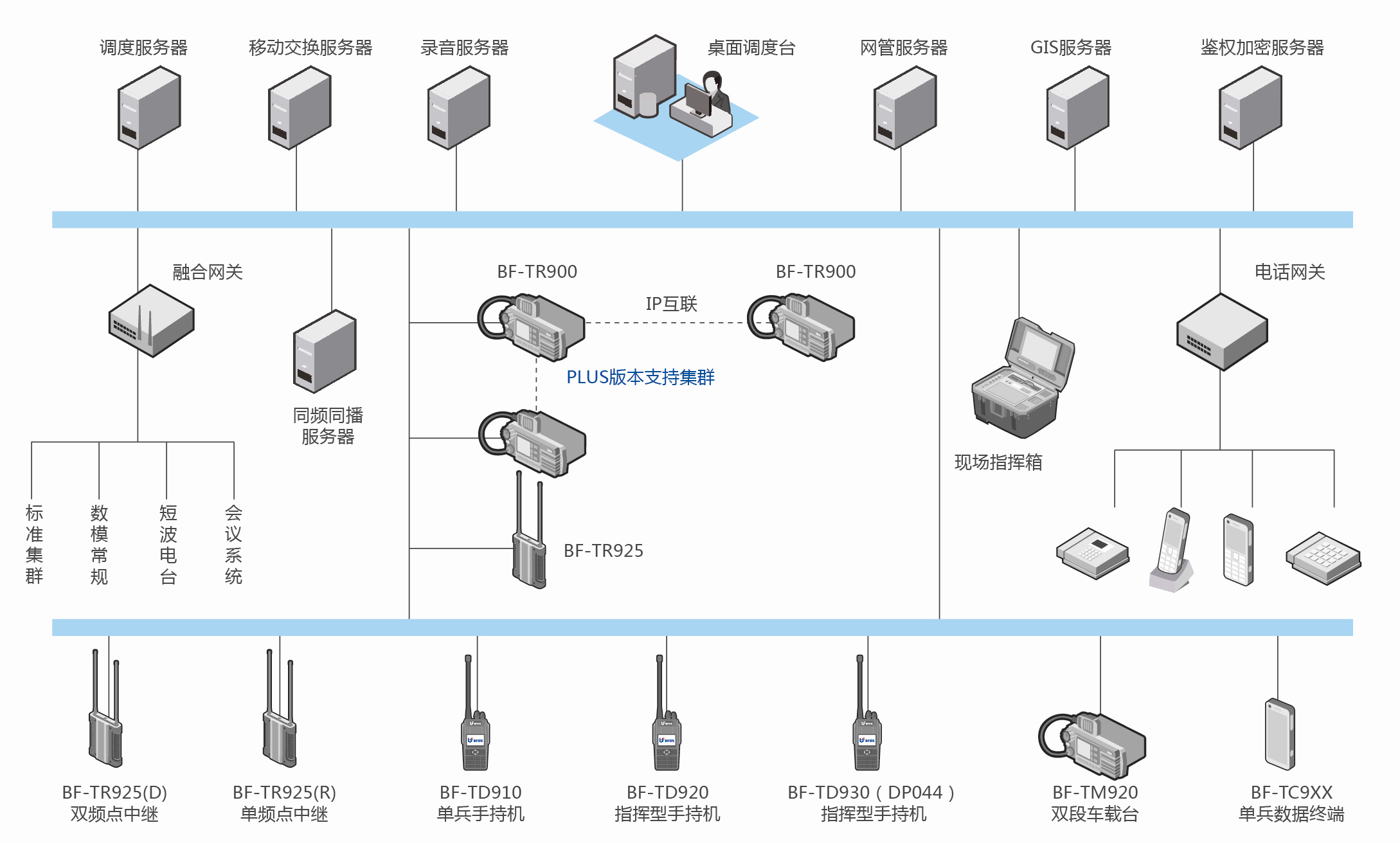

四、系統組成介紹

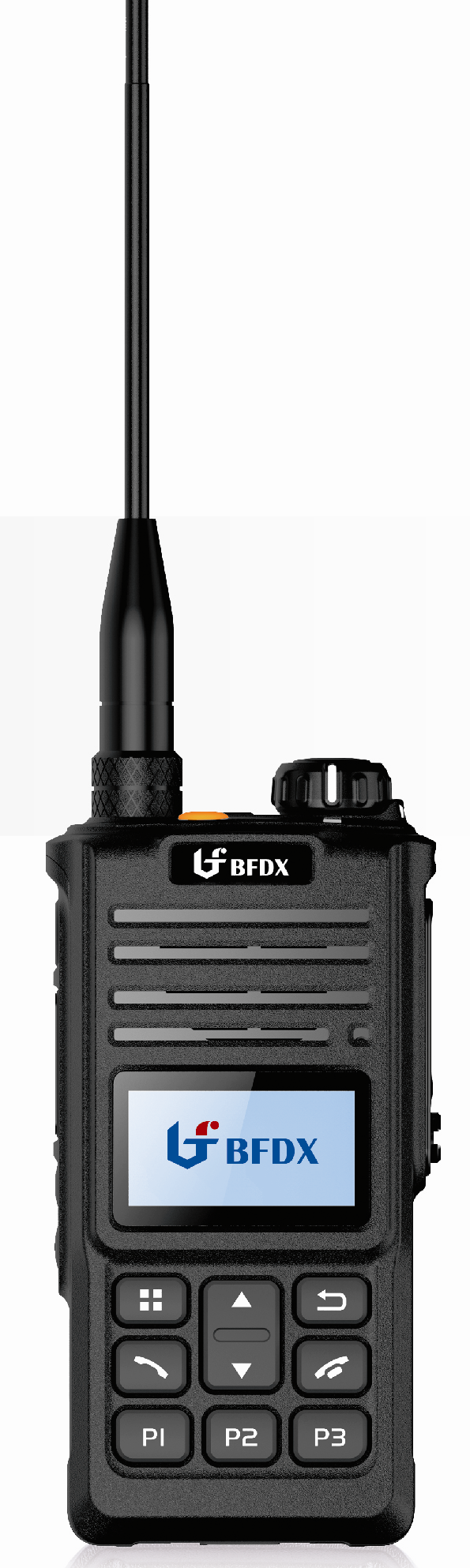

BF-TD910數字手持終端
BF-TD910基于數字化標準技術打造，充分考慮部隊、公安、消防、應急等特殊行業日常勤務和保衛任務的不同要求，擁有一系列專業化的業務功能和便捷化的操作設計。終端用戶可接入北峰電話系統使用，具備數/模混合掃描、一鍵呼叫、對講機檢查、強拆強插、遙暈、遙斃、遙醒、遙毀等數字化業務。
主要功能特點
U/V雙頻段
TD-910支持U/V雙頻段，滿足不同用戶在不同環境中使用。在樓房密集度高的城市，有著強勁的穿透能力;而在山區丘陵地帶，有著良好的繞射能力。
自動雙時隙
實現兩組通話在一個頻點下同時進行，增加了信道容量，可將有效發射時間減少一半，通話時間可提升高達40%，使工作效率翻倍。在通信高峰期，雙時隙技術可確保各終端用戶調度指揮與指令傳達實時暢通。
一鍵呼叫
當用戶處于緊急情況時，可通過一鍵報警功能，發出警報聲給其他的手持機或基臺，為用戶提供通訊安全保障，有利于強化人員的自我防衛能力。
參數銷毀
可通過終端直接銷毀語音記錄和重要資料，防止重要信息泄露，提高警用、部隊等特殊行業用戶的通信安全性。
跨網呼叫
針對不同網絡下的終端用戶，利用跨網呼叫功能，輕松實現跨距離、跨網絡的實時互通互聯。
TF加密卡
支持獨立的TF加密卡，用戶通過加密卡連接統一的通信內網，為終端用戶提供日常工作和重要任務的通信加密服務，防止因竊聽造成關鍵信息泄密。
數/模混合掃描
兼容數字/模擬兩種模式掃描，允許用戶通過軟件為每個信道打開或關閉掃描，掃描允許對講機搜索掃描列表中的選定信道，以迅速獲取可用的信道進行接收或發射。
跨區域支援
TD-910提供最便利的操作體驗外，還有跨區域聯動支援手段3773個常規存儲信道可分為4個區域：(A上級網、B本級網、C跨區支援網、D緊急救援)其中C跨區支援網：支持隨時做好跨區域增援準備、快速跨區域支援，可迅速拷貝救援區域。為提高各單位通信人員快速反應和跨區域機動應急通信保障能力。
【技術參數】

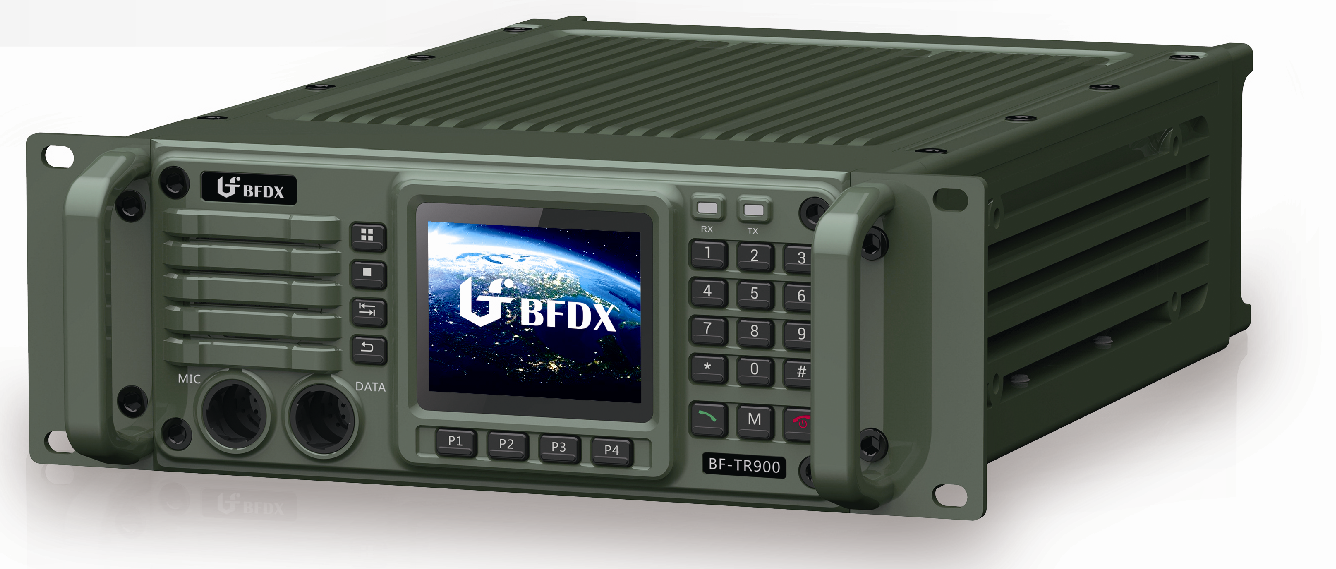

BF-TR900數字中繼臺
BF-TR900是按照DMR數字化標準精心打造的專業數字中繼臺。嚴格依照軍工品質設計，機身采用全鋁合金壓鑄工藝，其散熱迅速、抗高低溫性能出色且防水性能良好，適合于各種極端惡劣環境下長時間使用。具有基地臺模式、中繼模式、同頻同播模式。外部擴展接口可搭載MESH、北斗模塊，擁有卓越的業務功能和便捷化的操作。滿足部隊、公安、應急等特殊行業日常勤務和應急指揮的不同需求。
主要功能特點
同頻同播
遠程設置
設備自檢
IP互聯
監聽/插話/混合模式
基地臺模式可切換
衛星模塊
人機對話操作
手動編程
【技術參數】

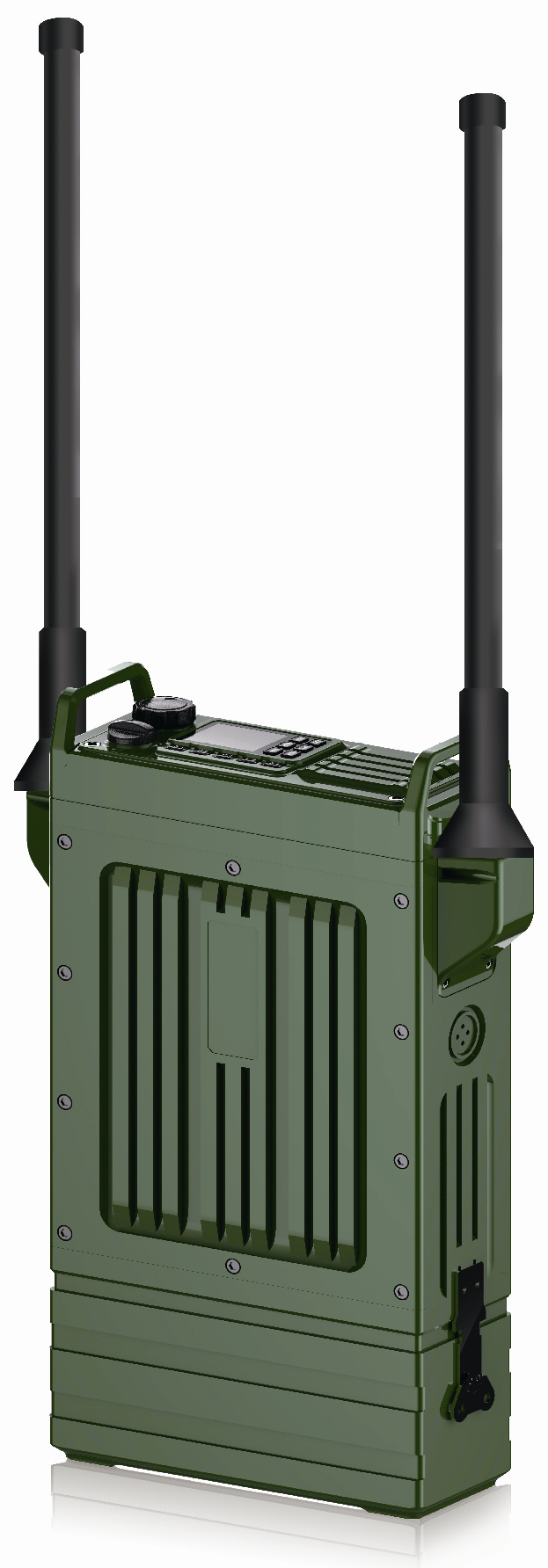

BF-TR925D便攜背負跨段中繼
主要功能特點
跨段互轉 設備信息查詢 監聽
IP互聯 SWR保護 插話
衛星定位 電池管理 導頻
設備自檢 遠程設置 參數銷毀
北斗功能 加密功能 電源防反
支持DMR終端共享北斗短報文發送
支持AES256 語音數據加密
支持對設備遠程功率切換
支持對設備遠程信道切換

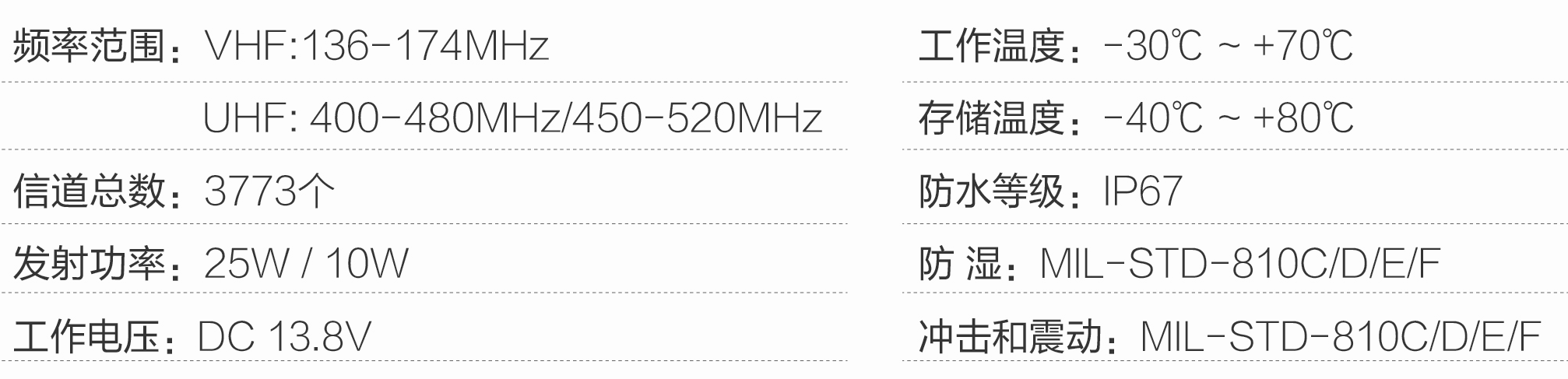

【技術參數】
五、應用領域
系統廣泛適用于部隊、武警、公安、人防、應急、森防、消防、邊防、海關、水利、國土資源、環保等領域。
