一、系統簡介
BF-9500警用(PDT)數字集群通信系統是依據PDT標準研發的全新一代數字集成產品，可為公共安全、公共事業、工商業等領域提供穩定的無線通信和指揮調試等解決方案。
系統具有自動選擇信息功能，實現資源共享、任務分擔、信道設備共用及多用途、高效率的無線調度等多項通信服務，為多個部門、單位等集團用戶提供專用通信業務。
二、應用領域
BF-9500警用(PDT)數字集群通信系統被廣泛應用于公安、軍隊、鐵路、航空等公共安全部門的日常指揮調度工作，提供了遠程調度與管理的數字調度解決方案。
三、系統優勢
入網身份驗證
支持基站與終端信息的入網驗證，防止擁有相同頻點信息的非法終端占用信道，確保網內人員信息具備“唯一性”。
多重加密技術
內置多重數字化加密技術，支持ACR4、AES256和公安部一所認證的軟加密、全網鏈路加密及通信密文加密，可有效規避來自加擾和解擾加密信道上的語音呼叫，全方面提升網內通信系統的安全系數等級。
多重運行保障
提供主核心網與備用核心網自動接替作業、雙路由鏈路策略及單站工作模式，確保當系統中任一環節出現故障時，系統可持續運行，不影響下屬終端的正常語音業務。
先進的備份技術
利用先進數字技術，實現BSC(基站控制器)備份、應用數據庫備份、PMU(電源)備份、控制信道備份、鏈路備份，方便用戶隨時調取、查看數據信息。
終端防竊功能
系統終端丟失或需禁止某設備收發時，可利用遙暈/遙斃技術迅速控制終端設備，防止終端信息外泄，保障通訊的私密性。
電源熱備功能
當出現斷電的情況，可啟動蓄電池供電模式或直接接入電源充電，提供更靈活、便捷的充電方式，保證系統正常工作，提高用戶通信調度效率。
出色適應性
整體組成設備結構緊湊，便于日常通信調度的安裝、運輸及維護工作。經過多項專業指標驗證及多種復雜環境測試，擁有出色的抗壓性和適應性，滿足用戶不同場景的應急通信需求。
GPS/BD數話同傳
支持GPS/BD數據翻轉信道，單信道可承載上千條/分鐘定位信息上傳速率，同時提供精準清晰的定位信息，實現真正的數話同傳。
四、組網方式

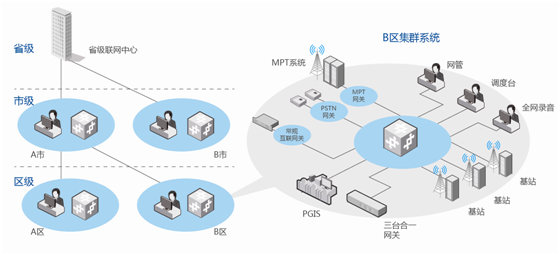

省市級應急聯動網
各區/縣級集群系統建設完成后，可接入地市級聯網中心、實現地級市系統互聯互通;地級市聯網中心匯接至省級聯網中心，形成區(縣)、市、省三級PDT/DMR網絡結構，省級單位、市級單位可直接管理到縣/區級PDT集群系統。實現全省應急聯動指揮網，同樣在智慧城市中可實現不同單位和部門的PDT/DMR集群連接到地級市指揮中心。

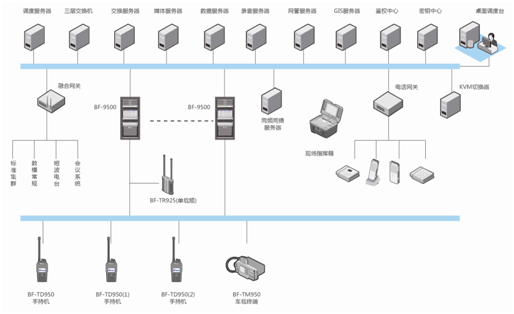

五、系統組成介紹

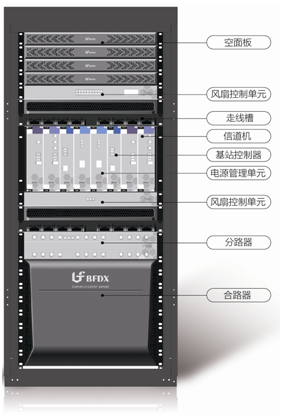

BF-9500 PDT警用系統基站
BF-9500基站采用單元模塊化的設計理念，擁有極高的可靠性和可擴展性以及強大豐富的業務功能。支持多級故障弱化模式，基站能獨立處理站內呼叫，有效提高產品的可靠性和效率。實現關鍵硬件設備部件采用備份機制，如基站控制器備份，集群主控信道備份、網元鏈路備份等。
BF-9500系統基站設備使用兩種類型機柜：四載頻機柜和八載頻機柜。四載頻機柜采用22U標準機架，八載頻機柜采用37U標準機架，設計符合ETSI EN 300 113標準、ETSI TS 102 361標準、ETSI TS 102 362標準和ETSITS 102 398標準。
模塊化設計 散熱性能優越 “電信級”可靠性 業務功能豐富 靈活組網
核心網
包括中控、軟交換、日志服務、錄音服務、調度服務、網管服務、GIS服務、鑒權、加密等。
中控
呼叫控制、移動性管理、短數據控制等。
軟交換
語音路由控制、語音格式轉換控制。
GIS服務
位置存儲，可視化調度接口。
錄音服務
語音存儲且供查詢。
調度服務
調度臺管理，調度控制。
鑒權中心
終端用戶型號/廠家/序列號等確認。
日志服務
日志存儲且供查詢。
網管服務
管理臺管理，代理管理。
加密服務
支持秘鑰生成、管理及分發，支持語音和數據加密功能。
TD950手持終端機→更多詳情請點擊
全雙工通話
支持全雙工通信模式，讓對講不再受傳統通信模式限制。實時同步反饋的語音在執行任務中關鍵時刻及時溝通，使指揮調度更加高效靈活，有效提高團隊工作效率。
衛星定位
采用最新的定位芯片，提供更高的定位精度與靈敏度，支持GPS/北斗定位服務。可輕松實現實時精準定位、軌跡查看，便于及時人員調度、緊急增援及數字管理。
安全加密技術
基于標準的數字集群通信技術，鑒權、端到端加密等安全技術的應用，更使您得到全方位的安全通信保障。
2.0高清彩屏
采用2寸高分辨率(320*240)IPS彩色半透半反顯示屏，極大提升了用戶的可視角度,即使在戶外強光下也可對顯示信息一目了然。
IP68防塵防水
IP68防護等級，機身抗摔耐磨、抗震強度高，能夠在各種惡劣的使用環境中發揮其優異性能，避免因環境問題而導致的通信不暢。
大容量電池
提供容量3350mAh鋰離子電池，滿足用戶超長時間通話。在集群模式下工作時長可達17小時。
出色的語音品質
采用了先進窄帶語音編解碼技術、數字糾錯技術和領先的AGC技術。有效的抑制噪音，讓用戶獲得清晰的話音。同時內置2W大功率揚聲器，保證聲音更清晰、更洪亮，讓用戶輕松保持通信暢通。
BF-9500警用(PDT)數字集群通信系統

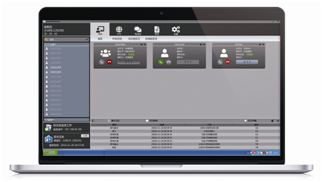

調度臺
調度，監聽，遙控，遙暈，遙斃，動態重組，GIS。
網管
用戶管理、設備管理、告警管理、性能管理及安全管理。
技術指標規格表

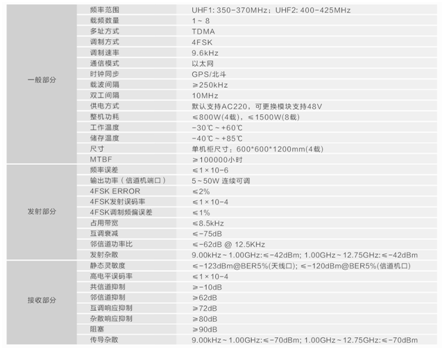

基站參數

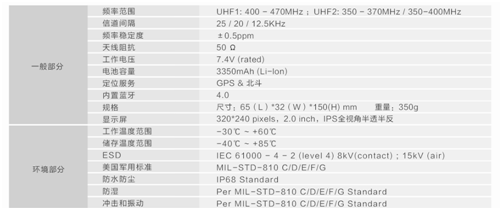

手持終端參數
