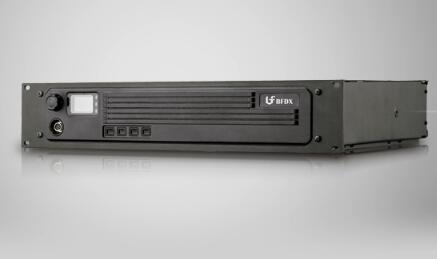

一、中繼臺(Repeater)
“中繼臺”是什么?簡單來講，中繼臺就是一部負責接收并轉發無線電信號的電臺。由于建筑物及地形等的遮擋，在地面上的兩個電臺之間的信號可能無法直接互相傳送到，但這兩個電臺卻都能夠和這個中繼臺很好地通聯，于是各個電臺就通過中繼臺的轉發覆蓋到更廣的通聯范圍，幫助小功率設備擴大信號的目的。中繼臺的接收與發射半徑覆蓋面大，可以將其所接收到的信號傳輸到它所覆蓋的每一個角落，通過中繼臺的轉發，就可以解決普通電臺與電臺之間因距離而不能通聯的制約。
二、差頻(OFFSET)
對于一個中繼臺的信號接收和發射，通常需要使用不同的頻率。一個是接收來自普通電臺在一個頻點發射信號，即上行頻率。當它收到該信號時，則同時在另一個頻點上發射出去，即下行頻率。上行頻率減去下行頻率的差值稱為“差頻”或“頻差”。若差值為負值稱為下差，若為負值稱為上差。一般我們都使用下差，也就是對于個人電臺而言，發射頻率低于接收頻率。以沈陽中繼為例：其上行頻率為434.500MHz，下行頻率為439.500MHz。因此它的頻差為-5MHz，也稱為下差5MHz。
三、亞音(CTCSS)
簡單來講，亞音是疊加在普通無線電收發信號中的一個很低頻率的音頻信號，發射時把這個低頻的不可聽到的信號(因此叫亞音)連續的疊加到頻率上發射，對方只有接到這樣的同樣頻率才接收之，用于抗干擾，或者不聽不是給自己的信號。
亞音系統通常是指“連續單音控制靜噪系統”(CTCSS - Continuous Tone Coded Squelch System)，分編碼〔控制〕和解碼〔被控制〕兩部分，通常在中繼臺上使用，用來區分、過濾噪音等。
亞音分發射亞音和接收亞音兩種。一般，為了能上中繼，都是使用發射亞音，這樣才能打開中繼。而中繼自己采用的就是“接收亞音”，沒有亞音的信號就被排斥了。中繼下來的信號有的不帶亞音但也有帶亞音的。
同樣，自己接收時，為了能排斥自己不需要聽的信號，也可以同樣加上接收亞音。這樣，兩個電臺(或幾個電臺)之間也可以使用約定的亞音，用于排除外來干擾信號。
盡管說是亞音，但事實上是可以聽到的，尤其是把亞音設置在高限(250Hz附近)，或者接收機的低頻頻響比較好的時候。因此，我們設置亞音的時候，都盡量設置的低一些，以免不必要的干擾。
設置了CTCSS被控制項目的中繼臺，只響應具有相同亞音的發射臺對沒有相應亞音的發射臺發射的信號不響應，比如，深圳HAM應急臺網中繼站就設置了88.5Hz的亞音，如果你的電臺不具有亞音編碼功能，就不能打開該中繼臺。
另外有一種亞音是DCS(Digital Coded Squelch)，屬于數字亞音，Motorola稱為DPL，有104個亞音點(DPL少一些)，更先進，是在語音前和發射結束前利用數字編碼的形式發射。這種亞音只能同時發射和接收(即不能設置只發射而不接收的)。
有一個誤區：發射亞音時，接收方只有設置到亞音接收才能接收。事實上正相反!發射亞音時，接收方設置到“非亞音接收狀態”一定能接收，設置到“亞音接收狀態”時，必須亞音類型一致、同時亞音碼一致才能接收。
例如對于VX-1R和VX-2R，“T”表示CTCSS發射亞音、“T SQ”表示CTCSS發射和接收亞音、“DCS”表示DCS數字編碼發射和接收的亞音。
對于某些電臺，可以直接設置上行頻點和下行頻點然后保存到一個頻道里方便使用，有些電臺的設置方法則是先設接收頻率，然后設置差頻數值及方向，保存到某個頻道內。例如對于VX-1R/2R/5R等。設置方法并不重要，只要了解了中繼臺/差頻的概念，剩下的事情可以通過看設備的說明書解決。在這里就不多說了。
四、直發(PTT)
通常電臺是在同一個頻點上發射和接收的，使用者通過PTT(PUSH TO TALK)鍵來切換電臺的接收/發射狀態，按著按鈕說話發射，松開收聽。在一個頻點上收和發就是所說的“直發”，比如，433.800MHz、434.800MHz是深圳磨房網常用的業余無線電直發頻點。當然，同一個頻點上，同時只能有一個設備進行發射，其他設備接收，如果同時2個人都在發射，他們的信號就會互相干擾，也就聽不見了。
五、如何選購電臺
如果要選擇電臺，一定要滿足以下條件：
★所覆蓋的頻率范圍必須支持(包含)430-440MHz;
★必須具備差頻功能;
★建議選擇可以手置頻的機器(就是可以直接選擇頻點并自由儲存到頻道里，而不用電腦寫頻的);
★建議支持“亞音”功能;
★建議功率25W以上(車臺)/支持最大5W(手臺)，以保證通連的距離;
有了以上條件，就可以步入業余無線電愛好者的行列了(當然，還必須辦理相關的合法手續)。
六、如何設置上中繼站?
明白了以上概念后，按照所購買的電臺說明書，遵循以下步驟設定即可：
1、選定中繼臺的下行頻率;
2、設置差頻方向(上差/下差)和頻差;
3、設置亞音模式及選定亞音頻率;
4、保存以上設置到某一個頻道中。
關天U/V段業余中繼站的建設
中繼通訊的質量很大程度上依賴于中繼站的建設水平。近年來業余中繼站日益普及，有關架設的經驗也極大豐富。本文結合基本原理，簡單介紹一些有用的知識。

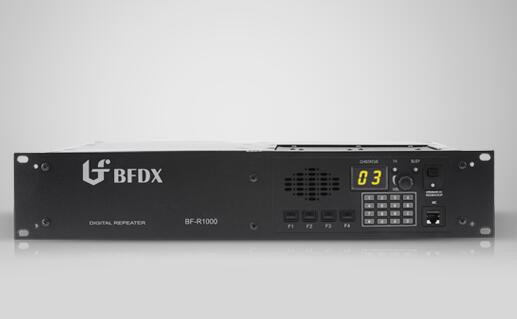

普通中繼機的組成
業余中繼設備至少包含接收機、發射機、轉發控制器三部分。
自制設備采用兩部電臺，其中一部用于接收，另一部用于發射。接收機收到電波以后，一面送出觸發信號，讓控制器啟動發射;一面將收到的話音信號送往發射機。由于頻率不同，只要收發天線保持足夠的隔離，收發就可以同時進行，起到中轉作用。不過，使用兩付天線非常麻煩。如果隔離不良，發射機的強信號以及噪音會倒灌入接收機，造成接收性能惡化。為了收發共用一付天線，多數中繼站采用了雙工器。它既能消除發射機的噪音對接收機的干擾，又能防止發射信號竄進接收機。雙工器只能工作在額定頻率，如果中繼的頻率和雙工器的頻率不匹配，則必須重新調整。
普通中繼機的制作
自制中繼站，應選用接收性能優秀的專業車載機擔任接收機。使用手持機或者業余機，靈敏度可以提高，但是抗干擾性能卻令人擔憂。中繼站的頻率一經選定，就很少更改，所以在調試接收機時可以單獨追求靈敏度。對于發射機則沒有嚴格要求，只要符合標準就可以了。中繼站的發射必須考慮雙工器的隔離能力，不能片面追求高功率。實踐證明，只要天饋系統性能良好，10W左右的功率就足夠了。
所謂制作中繼站，主要解決的是收到信號以后自動啟動發射機的問題。接收機收到信號以后，靜噪器開啟音頻輸出，使話音播放出來，俗稱"打開靜噪"。"打開靜噪"是由一系列電路實現的，在這個過程中，有的地方會有電壓的變化。制作時，先分析電路，找出這些電壓變化的節點，取出觸發信號。該信號經過放大，用于控制繼電器或者電子開關電路，實現對發射機的控制。某些電臺具有一些擴展接口，只用連接幾根電線就行了，制作更加簡便。
中繼頻率選定后，即可向廠家定做，或自己調整雙工器。雙工器的額定頻率一共兩個，除非定做時特別聲明，較低的一個頻率對應的端口應當連接接收機，較高的頻率是發射機用的。如果要顛倒使用，應咨詢廠家，因為用于接收的濾波器有可能包含耐壓較低的電容。
新做好的中繼站需接上功率計和假負載實驗一段時間。實驗時把接收機靜噪開到臨界狀態，用手持機在附近反復啟動，并相互通話，調整轉發音量和延時發射的時長。要重點檢查靜噪是否穩定、收發是否相互干擾、輸出功率是否偏小等。中繼投入使用以后，應把靜噪開得"深"一點。
站址選擇
毫無疑問，中繼站最好建立在預定覆蓋區的中心，并且越高越好。但作為業余中繼，為了節約投資以及方便管理，不必苛求高度和位置。需要重點考慮的是接收性能以及維護管理的難易。接收性能的制約因素很多，在天線增益相差不大的情況下，周圍環境也很重要，不可片面追求高度。只要天線處于開闊地帶，周圍100米左右范圍沒有建筑物阻擋就可以了。在其它條件類似的情況下，要優先選擇饋線短的地方，比如天線在7樓頂，中繼機放在7樓，就比天線在10樓，中繼機放在5樓好。中繼機放置地點要易于維護管理，否則必須加裝遙控裝置。
天饋系統
曾經有一種說法，中繼站的性能關系著一個地方業余無線電的形象。天饋系統的性能直接關系中繼性能，雖然是因陋就簡，也決不可怠慢。原則是努力提高天線增益，最大限度降低饋線衰減。
除個別建在山上的站點外，業余中繼站通常使用全向天線。增益比較高、性能比較穩定的有共軸全向天線("玻璃鋼"天線)和共軸折合振子陣天線("環陣天線")等。天線的增益，144MHz建議不低于6分貝，430MHz建議不低于8分貝。采用雙工器的中繼站通常按照發射頻率選用天線;如果按接收頻率選定的天線在發射頻率駐波(SWR)仍然很小(小于1.2)，按接收頻率選擇比較理想。
饋線應根據長度和允許衰減選定。在天線增益于U、V段分別為8dB和6dB的前提下，饋線衰減在144MHz不宜超過2dB，在430MHz不宜超過3dB。表1給出了常用饋線的衰減常數(推算值)。用它乘以饋線長度，就可以得到饋線衰減。反過來也可確定選多粗的饋線滿足要求。就經驗而言，在430MHz，10米長的饋線，選擇50-5;15～20米長的選擇50-9;20～25米長選用50-12;30米長用0.5英寸"饋管"比較合適。
表一，常用饋線的衰減常數(每米長饋線帶來的衰減)
饋線型號 144MHz時的衰減常數 430MHz時的衰減常數
SWY50-3和SYV50-3 0.221dB/m 0.383dB/m
SWY50-5和SYV50-5 0.154dB/m 0.265dB/m
SWY50-7和SYV50-7 0.116dB/m 0.201dB/m
SWY50-9和SYV50-9 0.094dB/m 0.163dB/m
50-12 0.081dB/m 0.140dB/m
在可能的情況下，建議把中繼機放在樓頂，最好裝在防水機箱中就放在天線下邊。筆者曾經用這種辦法將饋線縮短到1米，中繼的性能好得令人吃驚，還節省了投資。
整個天饋安裝完畢后，若駐波較大或者性能不夠理想，則需對天線和饋線進行測試，其方法參照車載電臺天饋系統的測試(《無線電》2004第7、8期)。一切合乎要求之后，再將饋線上的所有接插件用防水膠帶密封。
防雷
天線一定要處于避雷針的保護之下，決不能節省裝避雷針的投資。不裝避雷針而只在機器上裝一只同軸避雷器，只能起到引雷入室的作用。避雷針的地線可以直接焊接在樓頂的避雷帶上。饋線應穿入鐵管或從比較低的地方通過，不要為了節約長度而在空中飛線。如果中繼機放在室外，則應為供電線路裝設避雷裝置。
中繼站建成以后，可以動員愛好者在各個地方進行實驗，以便評價性能。這樣的中繼站雖然是業余愛好者做出來的，其性能卻完全可以超過大多數專業站點。在孤立的15層樓頂采用增益為8dB的天線，饋線長度如果控制在5米以內，覆蓋半徑5～8公里的城區不成問題。
中繼站是一種特殊的無線電臺，只能供無線電愛好者公共使用，不能作為私人或者某個小集體的通訊工具。在建設之前，必須完善相關手續，做到合法設臺;在建好的同時，不要忘了推動規范的管理
